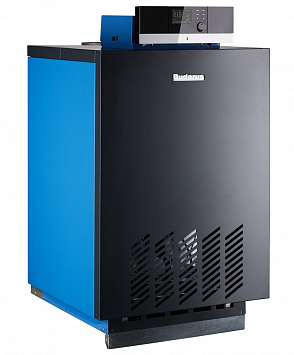

Напольный газовый чугунный низкотемпературный отопительный котел Logano G234X-60 кВт (RU TOP) - это новое поколение проверенных временем котлов с современной автоматикой стандарта EMS Plus и промышленным дизайном от Buderus; испытанный и надежный современный котел с чугунным теплообменником и бесшумной долговечной атмосферной горелкой. Требуется система управления котла.

Современная универсальная концепция котла:

• Низкотемпературный отопительный котел по DIN EN 297 для плавного регулирования температуры котловой воды без цокольной температуры (минимальной температуры котловой воды).
• Номинальная теплопроизводительность 60 кВт.
• Отопительный котел предназначен для работы на природном газе E или сжиженном газе P /B/P.
• Конструкция котла с идеально подогнанными секциями из высококачественного чугуна.
• Испытанный и надежный отопительный котел с чугунным теплообменником и газовой горелкой атмосферного типа.
• Комбинируется с рядом стоящими баками-водонагревателями Logalux ST и Logalux SU из программы Будерус.
• Комбинируется с различными системами управления EMS и EMS Plus из программы Будерус.
• Новый "промышленный" дизайн от Buderus.
• Высокий стандартизированный коэффициент использования (92%) и низкие эмиссии вредных веществ.

Работа с пониженным уровнем шума и низкими выбросами вредных веществ:

• Атмосферная газовая горелка с предварительным смешиванием без вентилятора.
• Отопительный режим без дополнительных мероприятий по шумоглушению.
• Показатели вредных выбросов ниже граничных значений экологических требований  "Голубой ангел".
• Знак CE.

Простое и удобное управление с современной погодозависимой автоматикой Logamatic MC110 стандарта EMS Plus:

• Системный регулятор RC310 или BC30E с touch дисплеем и полнотекстовым меню.
• Удобочитаемый текст, обозначения, информация о состоянии и ошибках.
• Регулирующие функции, согласованные с гидравликой установки.
• Простая пошаговая и интуитивно понятная настройка всех функций системы управления.
• Возможно расширение комплектации системы управления дополнительными модулями:
  • Модуль KM200 для удаленного управления через сеть Интернет.
  • Смесительный модуль MM100.
  • Каскадный модуль MC400 с возможностью управления до 4-х котлов.
• Для сложных систем рекомендуем использовать профессиональную автоматику нового поколения Logamatic 5000.

Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание котла:

• Адаптированная к соответствующей гидравлической схеме система быстрого монтажа отопительного контура для его присоединения к котлу или крепления к стене.
• Удобное подключение баков-водонагревателей Logalux ST и Logalux SU емкостью 150, 160, 200 и 300 литров к котлу благодаря соединительному трубопроводу котел-водонагреватель с загрузочным насосом и обратным клапаном.
• Конструкция горелки без подвижных деталей.
• Простая перенастройка горелки на другие виды газа.

Особенности котла:

• Конструкция котлового блока с идеально подогнанными секциями.
• Секции котла из высококачественного чугуна GL 180 M.
• Закрытая со всех сторон камера сгорания.
• Интенсивная теплоотдача поверхностей нагрева благодаря специальному оребрению.
• Простота монтажа и технического обслуживания, благодаря несложной конструкции.
• Полностью автоматический режим работы с электрическим розжигом, не требуется дополнительного расхода газа для розжига.
• Для простоты подключения газа к котлу сзади, под его обшивкой имеется газовый трубопровод.
• Теплоизоляция толщиной 80 мм снижает теплопотери до минимума.
• Отопительный котел полностью собран вместе с обшивкой – это экономит время и затраты на монтаж.
• Компактные размеры – преимущество при пронесении через проемы и при размещении в котельной.
• Разнообразные комбинации с системами управления и баками-водонагревателями – для удовлетворения любых потребностей.
• Большой выбор дополнительного оборудования для быстрого монтажа, адаптированного к определенному котлу.

Газовая горелка с предварительным смешиванием:

• Полностью автоматическая горелка с электрическим розжигом.
• Ионизационный контроль пламени и двойной магнитный клапан.
• Труба Вентури газовой горелки обеспечивает почти 100%-ное смешивание топлива с воздухом.
• В процессе сгорания образуется много мелких отдельных очагов пламени без высокотемпературного ядра. Поэтому в таких газовых горелках температура сгорания значительно снижена. Кроме того, короткое пламя этих очагов легко отрывается от стержня горелки, уменьшая тепловую нагрузку на него.

Вид поставки:

• Отопительный котел - для работы на природном газе E (G 20), с теплоизоляцией и обшивкой котла: 1 коробка.
• Детали для перенастройки на сжиженный газ P (G31) (дополнительная комплектация): 1 коробка.
• Система управления (дополнительная комплектация): 1 коробка.

1. Топливо:

• Газовые горелки прошли заводскую настройку на природный газ H, сопоставимую с методом EE-H, на природный газ E (G20). В любое время можно переустановить вид газа на сжиженный P (G31), используя детали для перенастройки. Перенастройка на городской газ невозможна.
• Подаваемое давление газа (подаваемым давлением называется статическое избыточное давление газа относительно атмосферного при его истечении в месте подключения газового прибора) должно находиться в следующем диапазоне:
  • природный газ Е: 17-25 мбар (полный диапазон) и 20 мбар (номинальное значение);
  • сжиженный газ P: 42,5-57,5 мбар (полный диапазон) и 50 мбар (номинальное значение).
• Максимальное подаваемое давление при работе на природном газе может составлять 25 мбар. При более высоком подаваемом давлении необходимо установить на горелке дополнительный регулятор давления газа. Максимальное испытательное давление составляет 150 мбар.

2. Температура дымовых газов / подключение к дымовой трубе:

• Необходимый напор составляет для всех типоразмеров котла минимум 3 и максимум 10 Па.
• Для более точной регулировки и поддержания тяги в дымовой трубе, а также для организации вентиляции самой дымовой трубы рекомендуется – после согласования с уполномоченным специалистом по дымовым трубам – установка и наладка регулятора дополнительного воздуха (ограничителя тяги).
• Поперечное сечение регулятора дополнительного воздуха зависит от эффективной высоты и поперечного сечения дымовой трубы.

3. Запорный клапан дымовых газов:
При желании запорный клапан дымовых газов можно приобрести по дополнительному заказу. Запорный клапан дымовых газов, устанавливаемый перед прерывателем тяги, действует эффективнее, чем установленный после него.

4. Установки с отоплением полов:
В системах отопления пола с применением кислородопроницаемых пласмассовых труб (DIN 4726) необходима установка теплообменника между отопительным котлом и системой отопления пола.

5. Приготовление горячей воды:
Отопительный котел может работать с любым баком-водонагревателем. Особые преимущества имеют комбинации котла с баками серии Logalux SU.

6. Общие положения:

• На установках с отоплением полов, с несколькими отопительными контурами, а также на установках с большим объемом воды нужно предусматривать, исходя из местных условий эксплуатации, установку смесителя для регулирования отопительных контуров. Граничные значения объема воды в отопитель ной установке приведены для условий эксплуатации в Рабочем листе K 6.
• Для обеспечения функционирования котла все подключения должны быть выполнены в определенных для них местах.
• Для исполнения B11 (без системы контроля дымовых газов) отопительный котел разрешается устанавливать только в тех помещениях, которые имеют требуемую вентиляцию с выходом в атмосферу, а также имеют самозакрывающуюся плотную дверь, например, в помещениях котельных.
• Для исполнения B11 BS (с системой контроля дымовых газов) отопительный котел можно устанавливать в квартирах или аналогичных местах.
• При расположении газового отопительного котла, работающего на сжиженном газе, ниже уровня земли рекомендуется устанавливать второй электромагнитный клапан. Распределительное устройство для управления электромагнитным клапаном может быть поставлено дополнительно.

7. Осмотры:
Для обеспечения экологичного и бесперебойного режима работы и согласно положению § 10 EnEV рекомендуется проводить регулярные осмотры котла и горелки.

8. Помещение для установки котла:

• При установке отопительного котла следует соблюдать приведенные в "Инструкции по монтажу и техническому обслуживанию" минимальные расстояния. Для удобства проведения монтажных, сервисных работ и технического обслуживания необходимо выдерживать рекомендуемые расстояния от стен.
• Помещение для установки оборудования должно быть защищено от холода и иметь хорошую вентиляцию. Кроме того, нужно следить за тем, чтобы воздух, поступающий на горение, не был загрязнен пылью или галогеносодержащими углеводородами. Галогеносодержащие углеводороды всех видов содержатся, например, в аэрозольных упаковках, в растворителях и очистителях, в лаках, красках, а также в клеях.
